神经网络为什么离不开曲线：聊聊激活函数的作用

想理解神经网络是怎么工作的，从直线方程入手是个不错的选择。我在上一篇文章中正是这样做的，见用直线方程（y=ax+b）讲透神经网络的工作原理。

但如果输入和输出之间的关系不是线性的呢？

我们都知道，现实世界中的数据并不总是呈直线分布。有趣的地方就在这里：有时候，仅靠一条规则不足以描述变量之间的关系。

这时就需要非线性了。它让神经网络能够捕捉数据中不断变化的行为。

本文将探讨非线性的概念，以及它如何捕捉数据中的复杂关系。我们会通过一个简单的例子，理解分段线性曲线、ReLU 函数、S 形曲线和 sigmoid 函数，看看它们如何帮助神经网络学到直线无法描述的模式。

目录

• 前置知识

• 直线够用的时候

• 直线不够用的时候

  • 分段线性曲线

  • 什么是 ReLU 函数？

  • S 形曲线

  • 什么是 Sigmoid 函数？

• 构建深度神经网络模型

  • 用 ReLU 预测分数

  • 用 ReLU 和 Sigmoid 预测及格与否

• 结语

前置知识

• 对线性函数有基本了解

• 熟悉深度神经网络的基本概念

直线够用的时候

直线方程意味着，无论在哪个区间，适用的都是同一条规则。

y = ax + b

y => Output variable
x => Input variable
a => Amount by which y changes when x changes (slope)
b => Value of y when x is 0 (y intercept)

我们可以通过一个例子来加深理解。

Poly 老师是一位数学老师，想为学生制定一份备考计划，帮助他们在期末考试中取得好成绩。她根据一个因素总结出一条经验法则：每周学习时长。也就是说，学生的分数与学习时间成正比。

基于这一假设，她得出了 y=ax+b 形式的方程。

y => Marks scored
x => Number of hours studied
a => Increase in marks for every hour studied
b => Minimum marks every student is capable of scoring without studying.

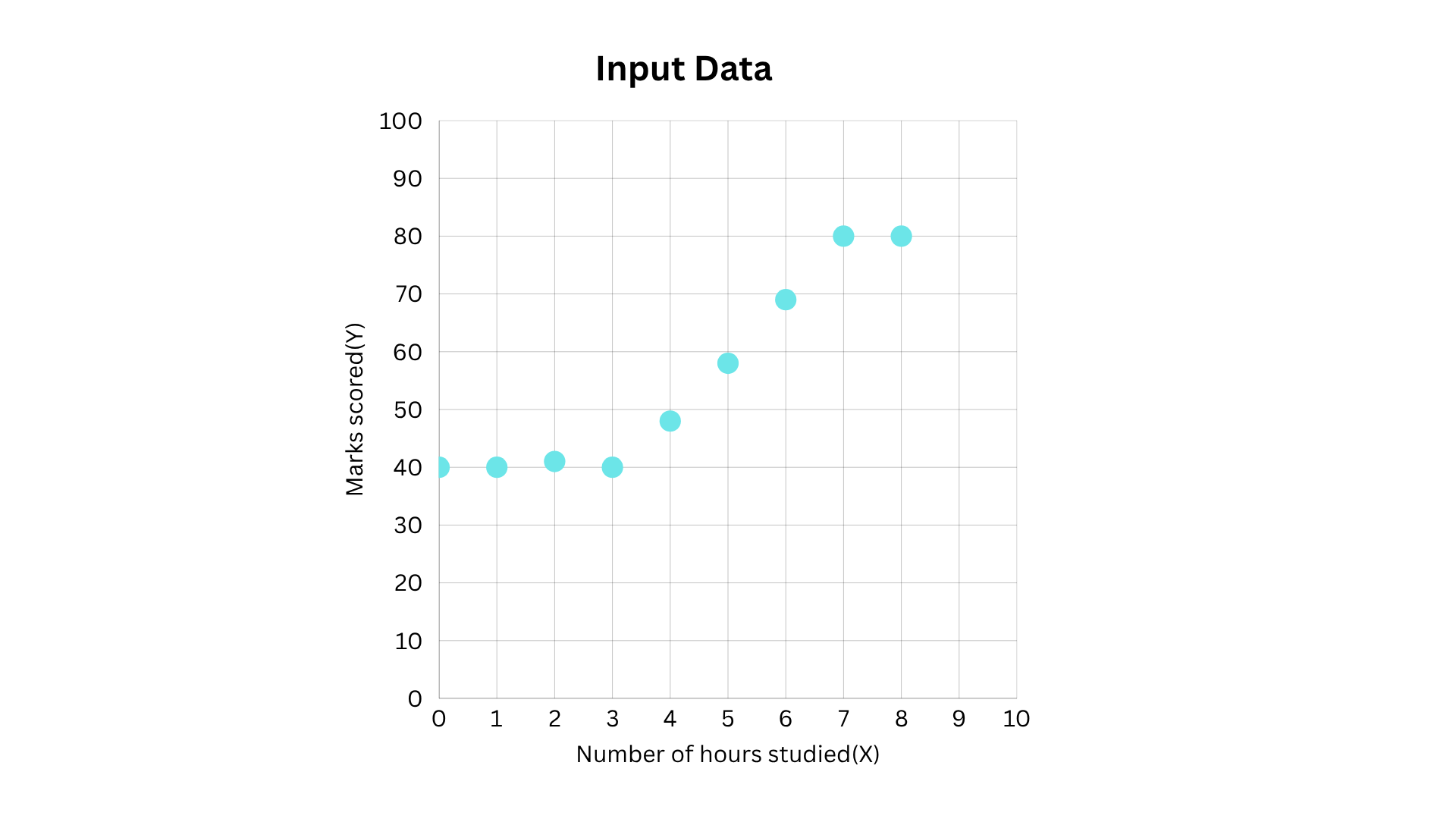

于是，季度考试结束后，她对学生做了访谈，收集了他们每周学习数学的小时数。她整理出一张两列的表格：每周学习小时数（x）和考试得分（y），并把这些数据绘制成图。

可当她套用之前那个简单公式时，结果却和数据对不上——现实中的数据，往往没有这么规整。

直线不够用了

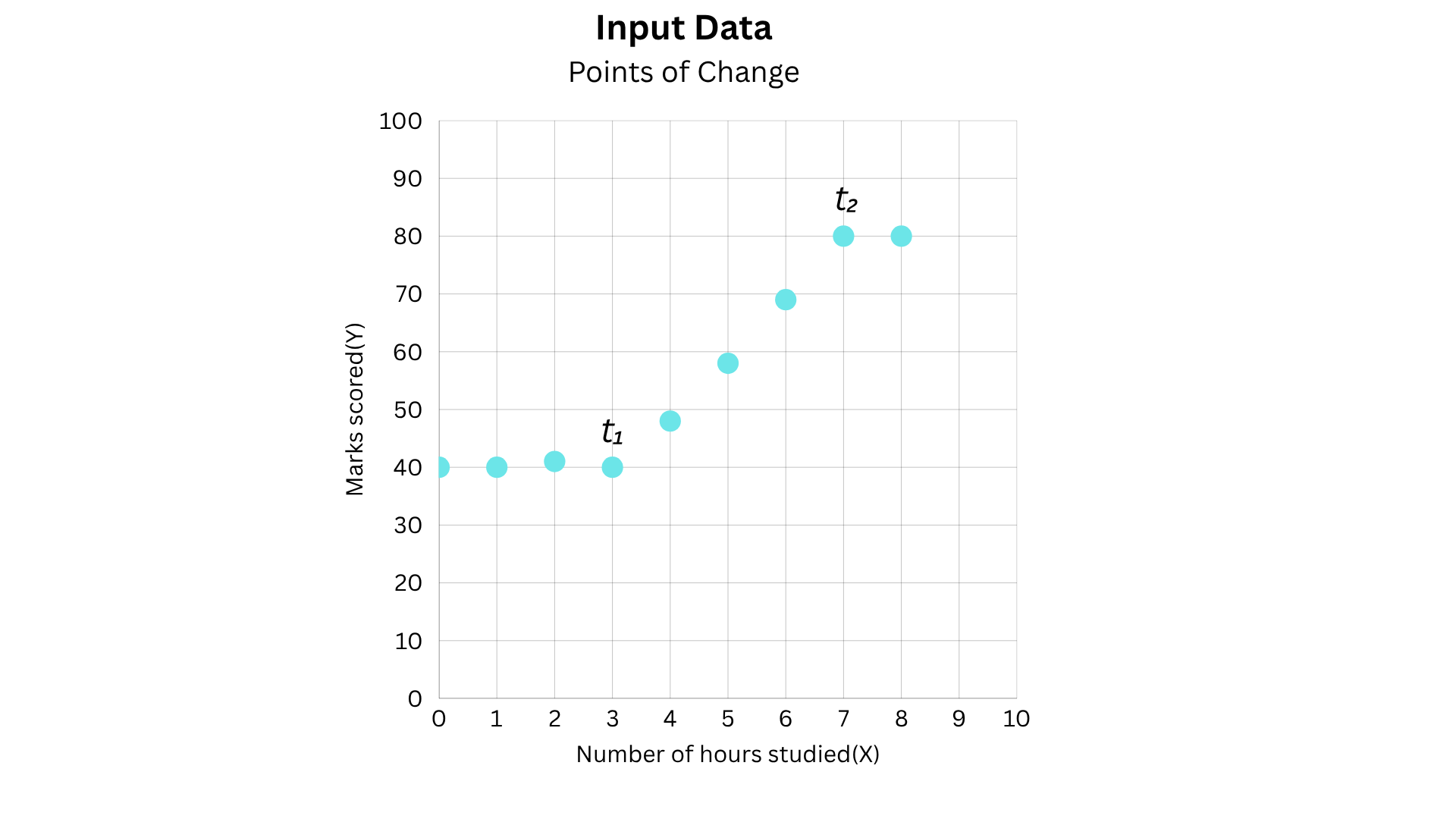

Poly 老师仔细观察图表，发现了几条规律：学习时间较短的学生，成绩提升有限；一旦超过某个临界点，多学一小时，分数就开始明显上涨；而过了另一个临界点之后，分数又趋于平稳。

显然，单靠一条直线方程，已经无法刻画每周学习小时数（x）与考试得分（y）之间的关系了。

实际上，这条曲线可以分成三段来看：

Less than t₁ hours: Marks remain constant
t₁ to t₂ hours: Marks increase with study time
More than t₂ hours: Marks remain constant

因此，她可以为每个量程分别写出方程，形式如下：

y = 1st equation, x=t₂

这个例子让我们初窥了非线性问题的面貌：在特定点上，变量之间的关系会发生变化，因此单一直线方程无法胜任，行为需要在不同的点做出改变。

一种简单的处理方式是使用分段线性函数。

分段线性曲线

为简单起见，Poly 女士决定先只划分两个区域来考虑。

Region1: Hours of study < t₁
Region2: Hours of study >= t₁

第一段区间的数值基本在某个值附近波动。虽然这些点并不完全落在一条直线上，但她可以近似处理，用一条斜率为 0 的直线来表示这一区间。这说明分数大致保持不变。

第二段区间看起来呈上升趋势，于是她为这段陡峭的上升直线另选了一条直线方程。

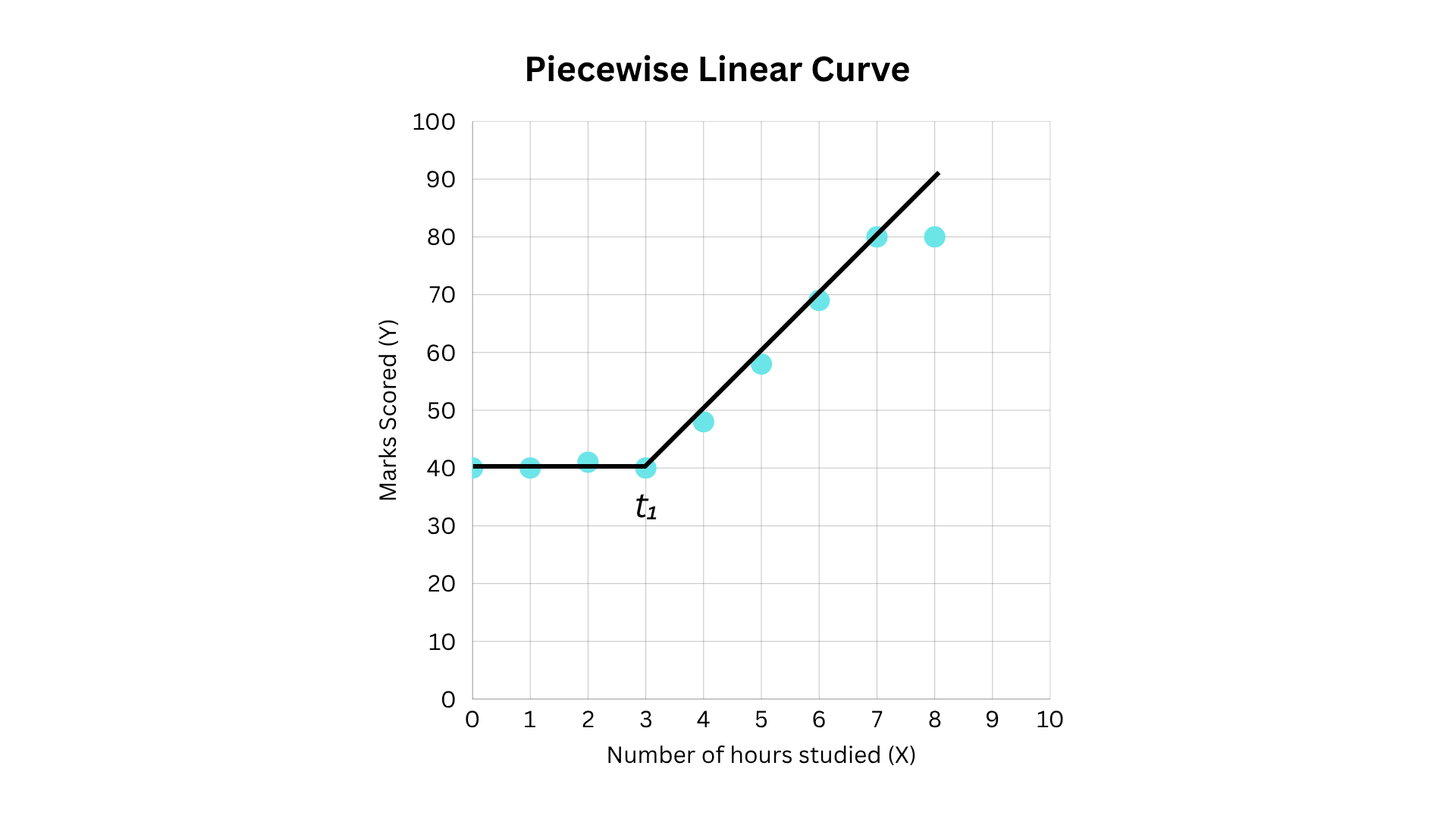

最终，Poly 老师为上图写出了两个方程，因为单个方程无法描述整条曲线。规律随区间而变，规则自然也要跟着调整。

于是，她可以这样写：

y = 1st equation, x=t₁

单看每一段，似乎都是直线方程。但组合起来，整体关系就不再是直线了——当 x 越过某个值时，方程会切换成另一条。这叫分段线性函数：针对不同输入区间，采用不同规则的函数。

神经网络里最常用的激活函数之一——ReLU——正是基于这个思路。

什么是 ReLU 函数？

ReLU 全称 Rectified Linear Unit（修正线性单元），数学上写作：

y = ReLU(x) = max(0,x)

它让正数输入保持不变，把负数输入变成零。

这里也一样，单个片段是线性的，但整体函数却是非线性的。所以 ReLU 是一个分段线性函数，却能引入非线性。

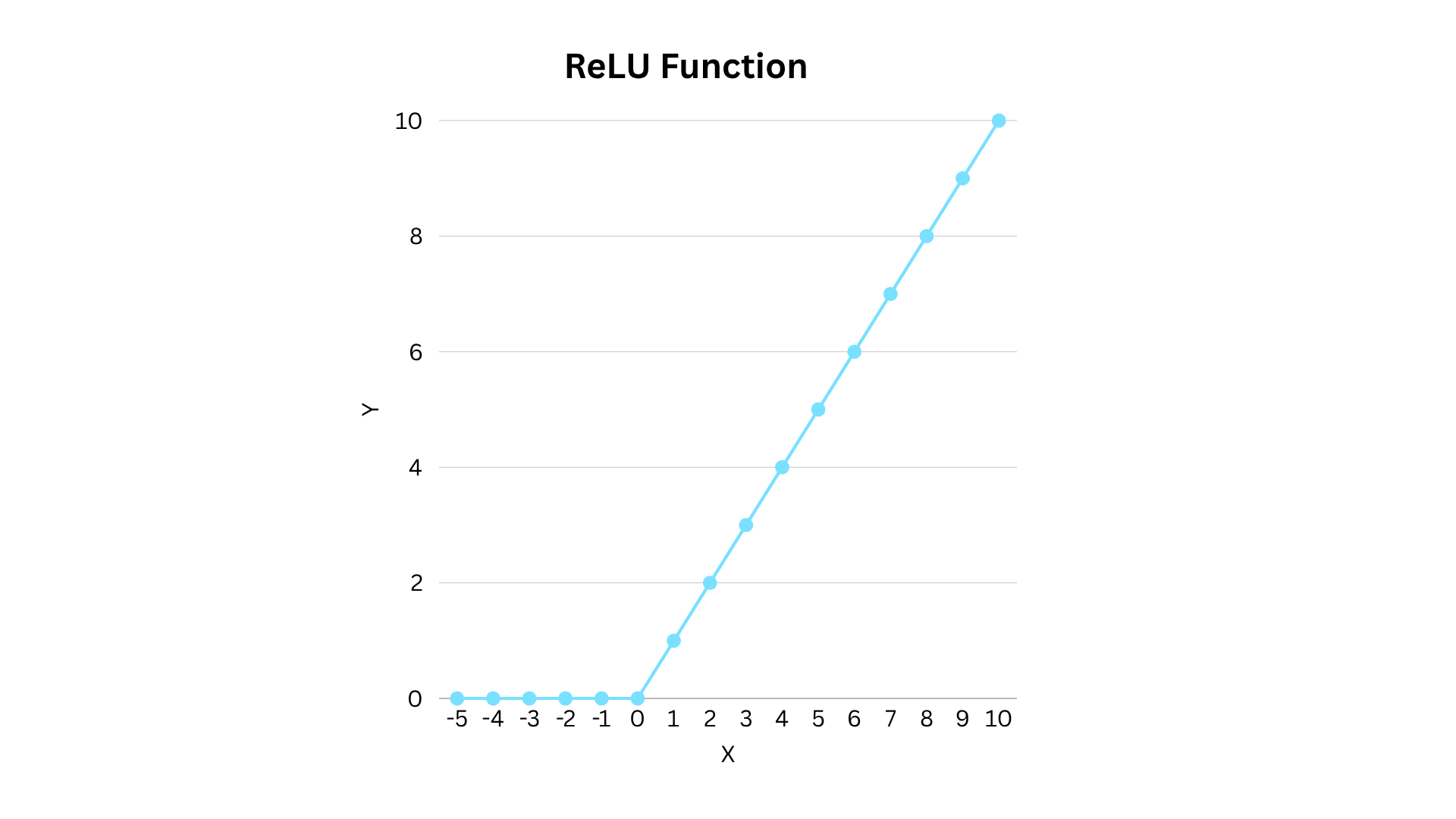

下面的图展示了 ReLU 函数：

行为上这一简单的改动，让神经元可以对不同范围的输入做出不同反应，使神经网络得以超越单一的直线关系。

S 形曲线

现在，分段线性曲线已经能完成任务，但 Poly 女士注意到，从一个区域过渡到另一个区域时，曲线相当突兀。而且为了简化，她只考虑了两个区域，尽管这个分布其实可以划分成三个区域。

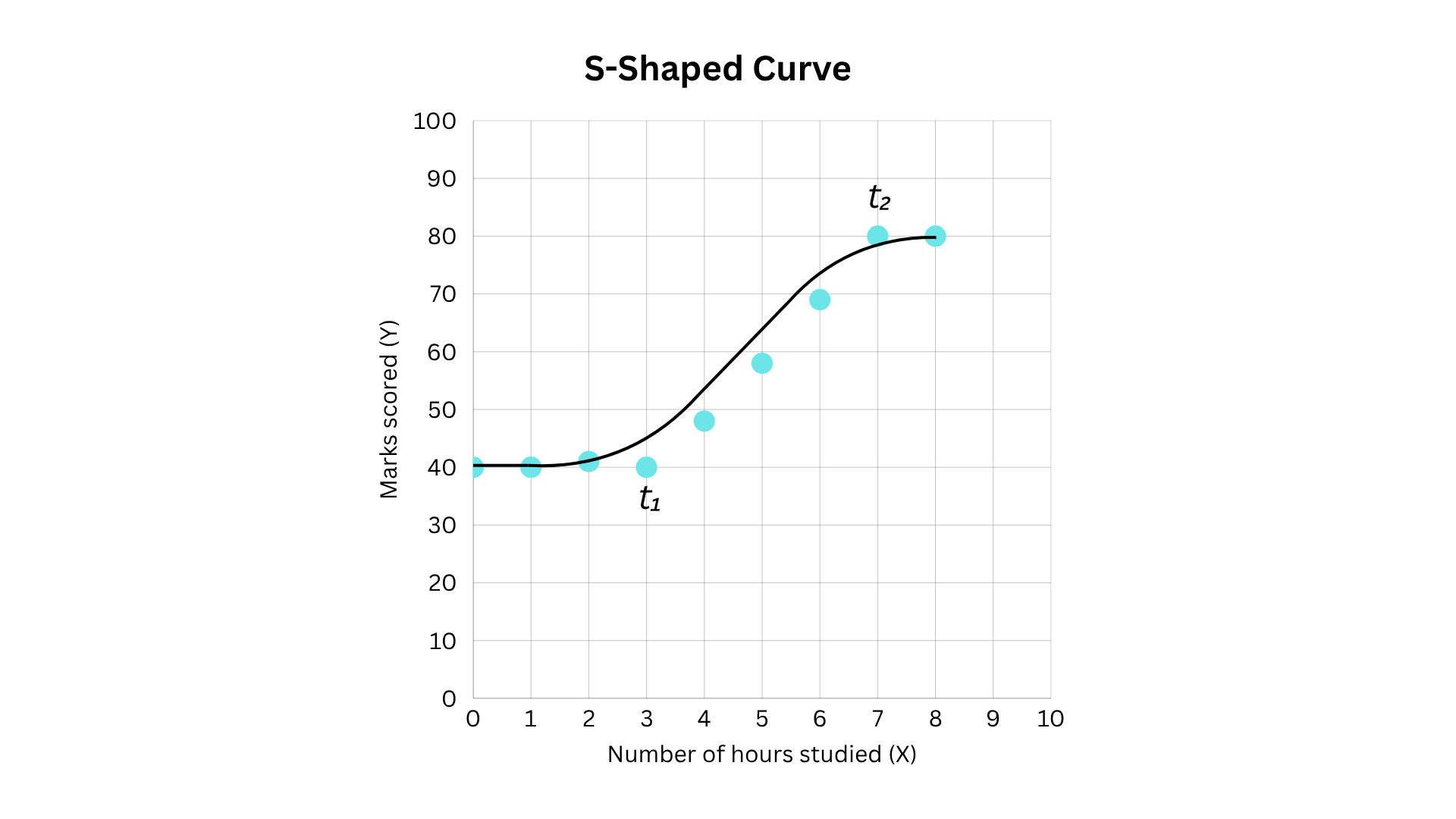

于是，她画出了一条大致穿过所有点的平滑曲线，如下所示：

这条曲线表明：当学生学习时长不超过 t₁ 小时时，成绩几乎没有变化；学习时长从 t₁ 增加到 t₂，成绩随之上升，因此这一段有斜率；到了 t₂ 之后，曲线又趋于平缓。这种过渡是渐进且连续的，不同于用直线硬转折的分段线性曲线。

Poly 女士画的这条曲线并非随手涂鸦，它同样可以用数学来表达。sigmoid 函数就是能产生这类形状的函数之一。

什么是 Sigmoid 函数？

Sigmoid 函数是一种数学公式，它接收任意实数输入，将其映射到 0 与 1 之间：先从接近 0 的位置缓慢上升，中段快速攀升，最后逐渐趋平，稳定在接近 1 的位置。

y = σ(x) = 1 / (1 + exp(-x))

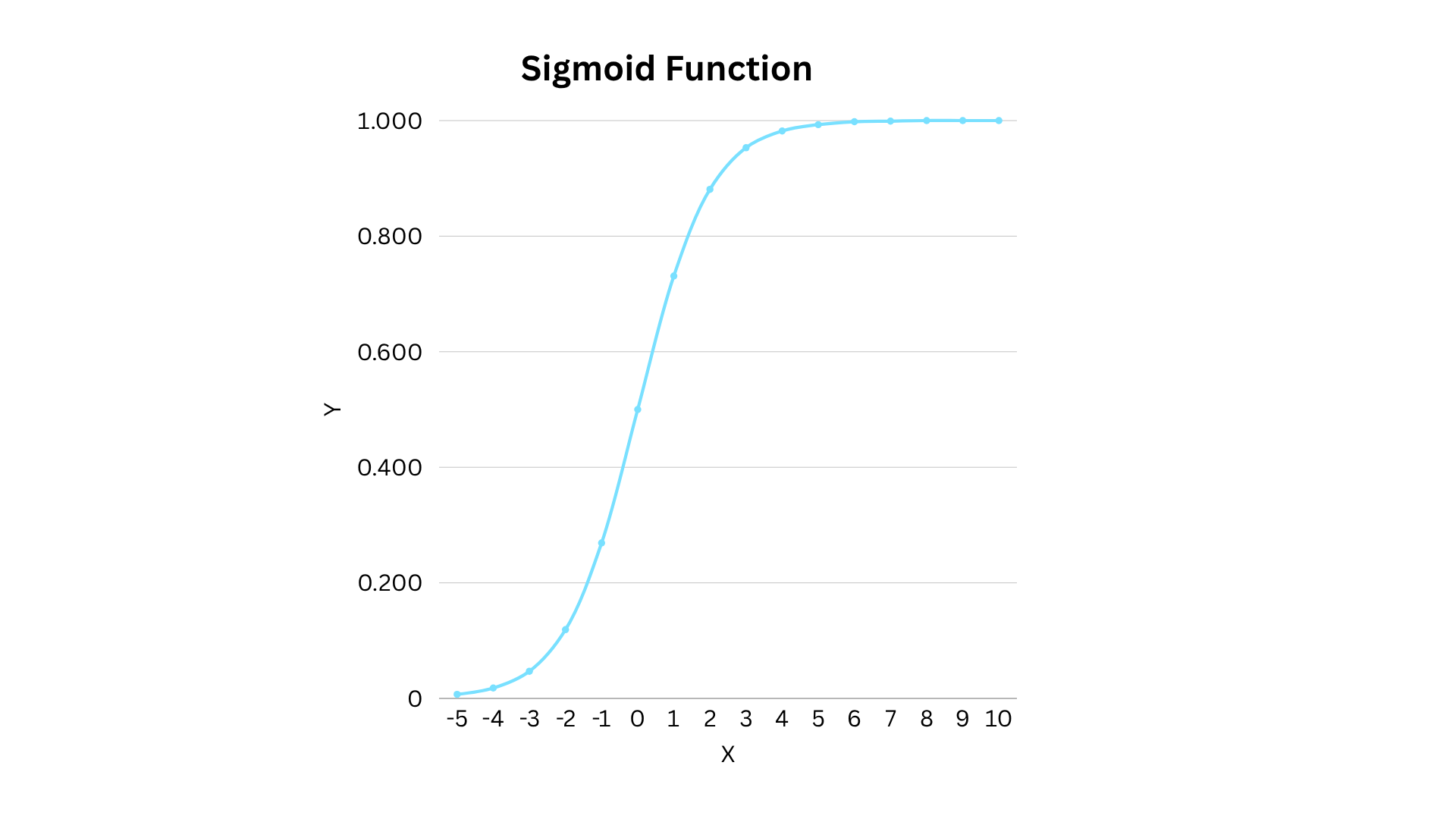

下图展示了 sigmoid 函数：

sigmoid 函数在神经网络中非常重要，因为它既引入了非线性，又能把输出限制在 0 到 1 之间。当输出需要表示概率时——比如学生通过考试的可能性——它就派上用场了。sigmoid 输出越高，说明学生通过考试的概率越大，反之亦然。

构建深度神经网络模型

现在，Poly 老师需要把线性方程和非线性方程结合起来，构建一个深度神经网络模型。她要用两种不同的方法，分别：

1. 预测考试得分

2. 预测考试通过与否

她使用了两个非常简单的未训练神经网络，权重和偏差都是手动设定的，目的只是演示计算过程。实际上她并不会自己挑选这些参数，而是让网络在训练过程中学习权重和偏差：反复将预测值与实际值对比，并调整参数，使误差最小化。

用 ReLU 预测得分

第 1 步：搭建网络

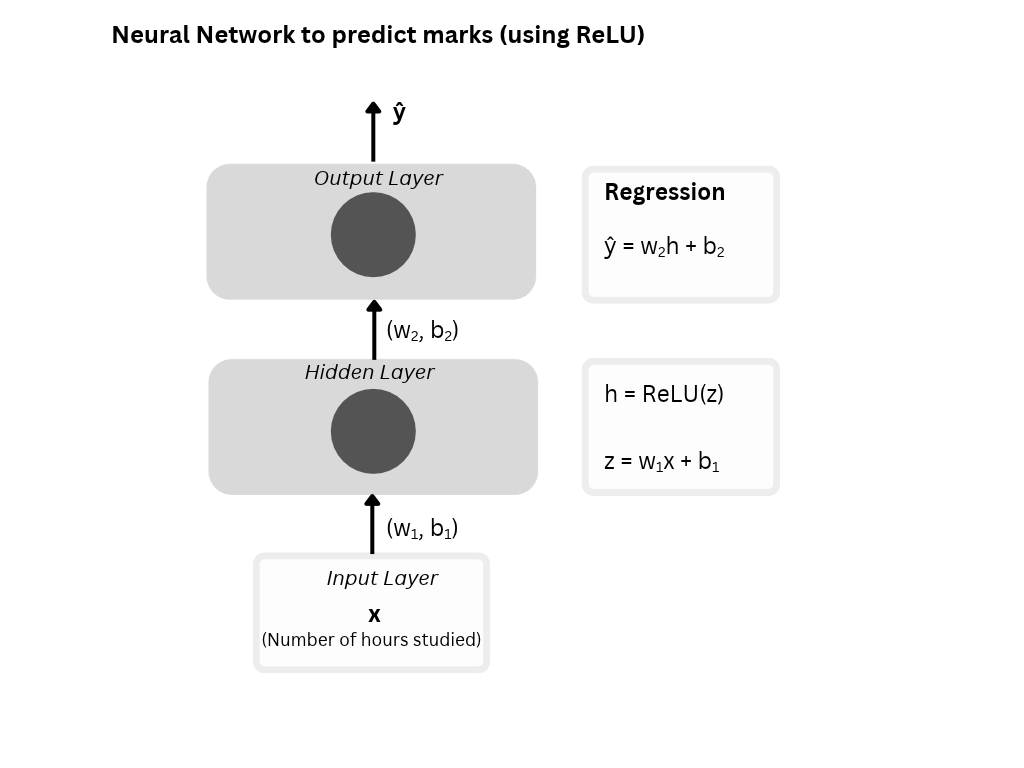

Poly 老师用如下简单方程搭建了这个深度神经网络：

• 输入层：接收学习时长（x）。

• 隐藏层：对输入做线性变换，再应用 ReLU。

  z = w₁x + b₁, = x - 3      (w₁=1, b₁=-3)
  h = ReLU(z) = max(0, z)


• 输出层：对隐藏层的输出h做线性变换，即可预测出分数。

  ŷ = w₂h + b₂ = 10h + 40      (w₂=10, b₂=40)


第 2 步：计算预测分数

假设她想算出学习 5 小时的学生能得多少分，做法如下：

z = w₁x + b₁, = x - 3 = 5 - 3 = 2
h = ReLU(z) = max(0, z) = max(0, 2) = 2

最后计算预测分数：

ŷ = w₂h + b₂ = 10h + 40 = 10(2) + 40 = 60

神经网络预测出 60 分，而数据集中的实际分数是 58 分。

第 3 步：将预测结果与实际分数对比

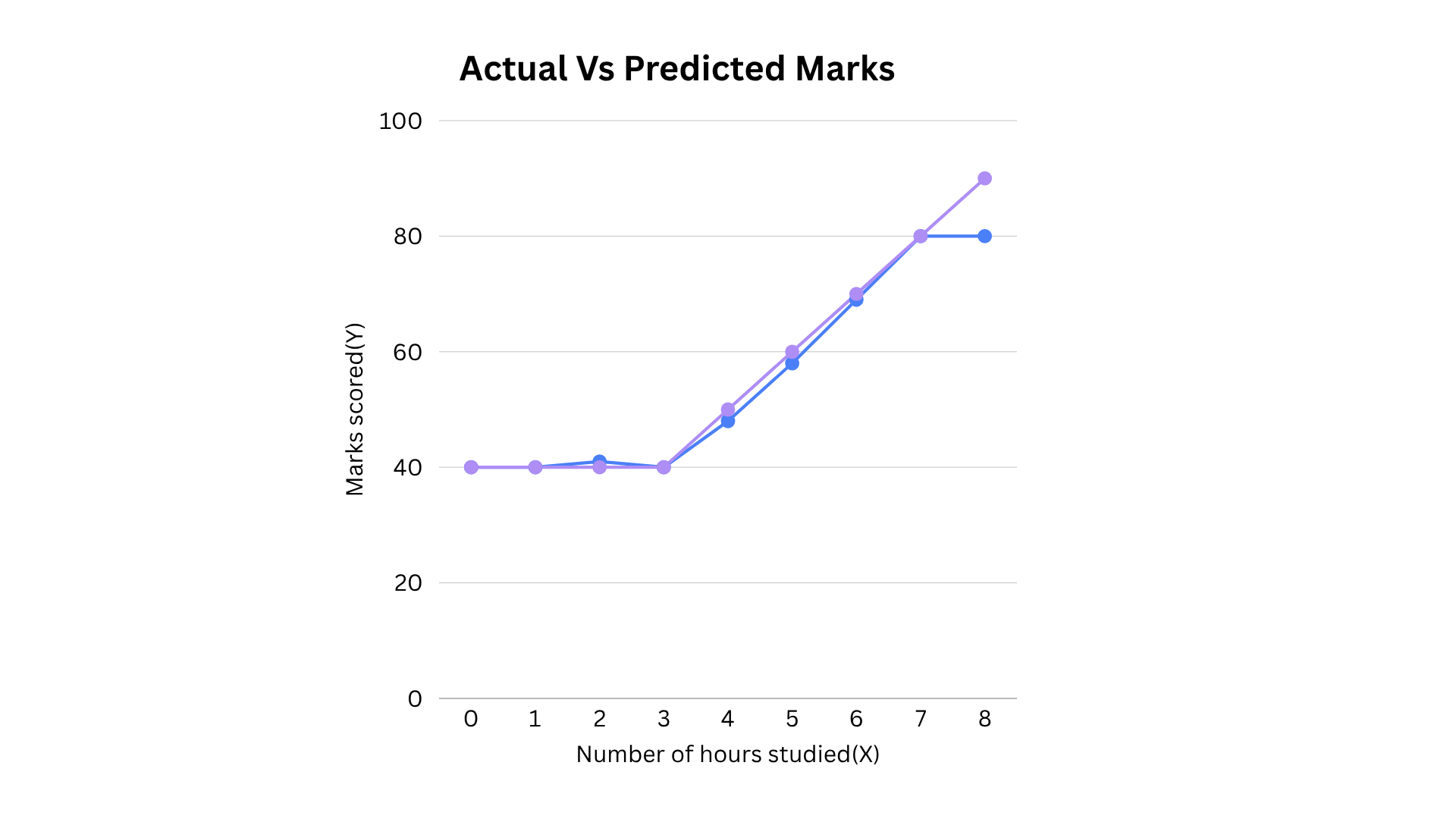

Poly 老师拿到神经网络预测的全部分数后，将其与实际数据逐一对照，结果如下表：

预测分数与实际分数并不完全一致，但已经相当接近。由于数值在超过 ReLU 阈值后会持续增长，分数也一路上升，到最后并没有趋于平缓。

通过这个例子，Poly 老师展示了 ReLU 如何帮助模型捕捉数据中的非线性关系。

用 ReLU 和 Sigmoid 预测考试通过与否

接下来，Poly 老师要用神经网络预测学生期末考试能否通过。她假设学生至少要拿到 50 分才算及格。这个网络将用来预测考试通过的概率。

第 1 步：搭建网络

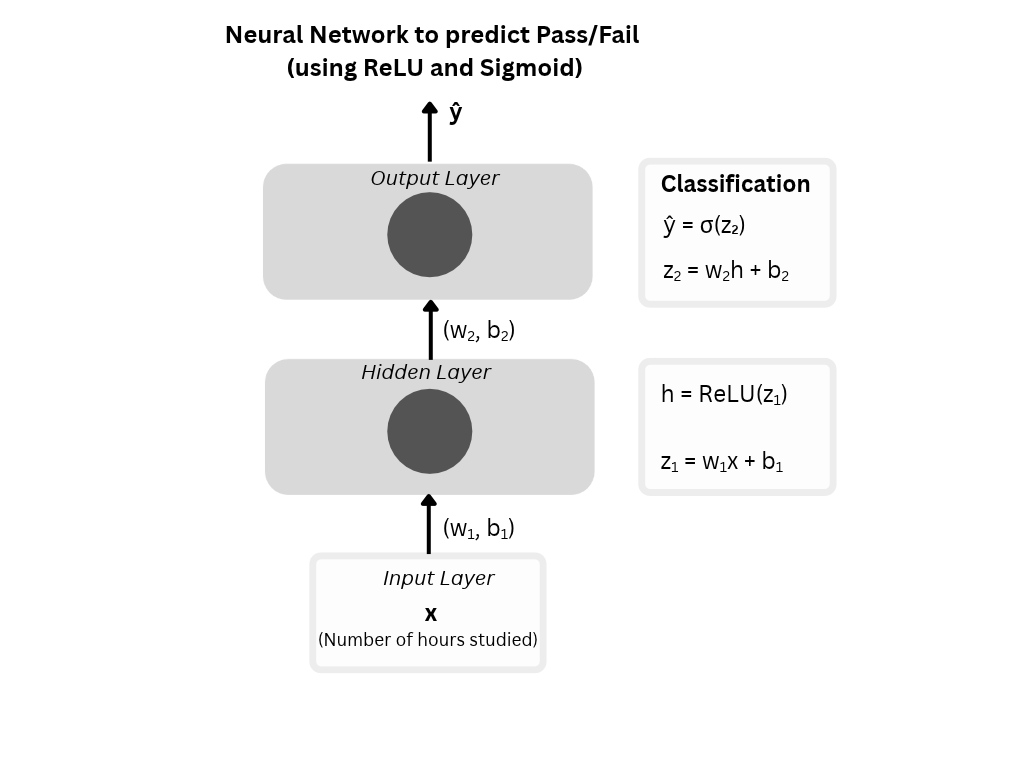

Poly 老师用几个简单的等式搭建了如下深度神经网络：

• 输入层：接收学习时长（x）。

• 隐藏层：对输入做线性变换，再套一层 ReLU。

  z₁ = w₁x + b₁, = x - 4      (w₁=1, b₁=-4)
  h = ReLU(z₁) = max(0, z₁)


• 输出层：对隐藏层输出（h）做线性变换，再经过 sigmoid 激活，即可预测通过或不通过。

  z₂ = w₂h + b₂ = 2h - 1      (w₂=2, b₂=-1)
  p = σ(z₂) = 1 / (1 + exp(-z₂))
  ŷ = Pass, if p >= 0.5
  ŷ = Fail, if p < 0.5


第 2 步：计算通过与否的预测结果

假设她想预测一名学习 3 小时的学生能否通过，做法如下：

z₁ = w₁x + b₁, = x - 4 = 3 - 4 = -1
h = ReLU(z₁) = max(0, z₁) = max(0, -1) = 0

预测学生能否通过考试：

z₂ = w₂h + b₂ = 2h - 1 = 2(0) - 1 = -1
p = σ(z₂) = 1 / (1 + exp(-z₂)) = 1 / (1 + exp(-(-1))) ≈ 0.269

由于 0.269<0.5，这名学生的结果是不及格。

下面看学习 5 小时的学生会得到什么结果：

z₁ = w₁x + b₁, = x - 4 = 5 - 4 = 1
h = ReLU(z₁) = max(0, z₁) = max(0, 1) = 1

预测学生能否通过考试：

z₂ = w₂h + b₂ = 2h - 1 = 2(1) - 1 = 1
p = σ(z₂) = 1 / (1 + exp(-z₂)) = 1 / (1 + exp(-1)) ≈ 0.731

由于0.731>0.5，该学生的结果为通过。

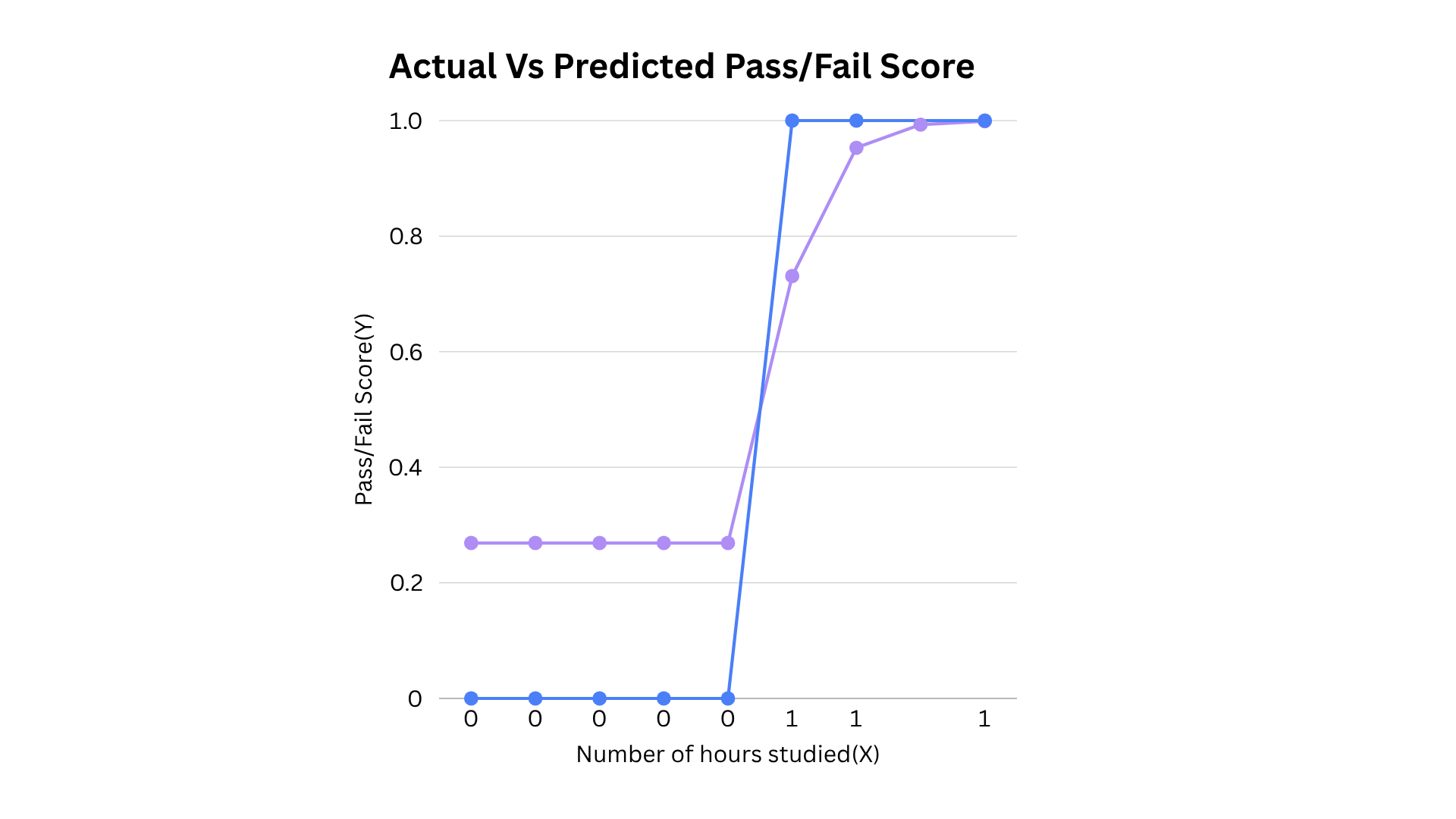

第3步：将预测结果与实际结果对比

在这个例子中，神经网络正确分类了所有学生的结果。学习时长超过4小时后，预测分数随之上升，通过的可能性也越来越大。

通过这个例子，Poly女士演示了ReLU和sigmoid如何协同工作：ReLU在隐藏层中对输入进行变换，sigmoid则把输出转换成分数，用于预测通过与否。

结语

上面的简单例子揭示了一条关于神经网络的重要规律：输出和输入之间的关系，在输入的不同区间可能表现各异。要处理现实世界的数据并得出有意义的结果，就必须捕捉这种关系。

当数据中的关系简单而一致时，一条直线方程就够用了。但现实中的数据往往没那么简单。通过引入非线性，神经网络得以突破直线关系的局限，学到隐藏在数据中的复杂关系。
